這款臥式鏜銑床適用于更多精密的操作，齒輪加工，車削加工和銑削加工。
機床設計具有廣泛的附件選擇項，托盤的自動交換系統，刀具，特殊附件，車削工作臺，還有更多其它的選項適用于航空領域，能源工業，采礦工業，石油工業和發動機行業。
這適合于單件加工適合于批量產品的加工生產。
機床配置
- WHT 110/130S-小規格版本，帶回轉工作臺，工作鏜軸轉速是≤4000rpm/min。
- WHT 110/130L - 大規格版本，帶回轉工作臺，工作鏜軸的轉速為≤4000rpm/min。
- WHT 110/130C（S/L）-臥式加工中心（自動托盤交換系統，特殊附件交換，全封閉護罩）工作鏜軸的轉速為≤6000rpm/min（WHT 110），5000rpm/min（WHT 130）。
- WHT 110 機床配置的工作鏜軸的直徑是112mm。
- WHT 130 機床配置的工作鏜軸直徑是130mm。
多種機床應用
機床用于銑，鏜，齒輪切削，車削加工，齒輪制造和五軸聯動加工。
機床自動化設計
刀具自動交換，特殊附件和托盤系統。
方便用戶的設計
機床護罩模塊化設計，方便快速簡單的維修服務，容易拆卸，Z向配置滾動的活動遮板。
|
1 |

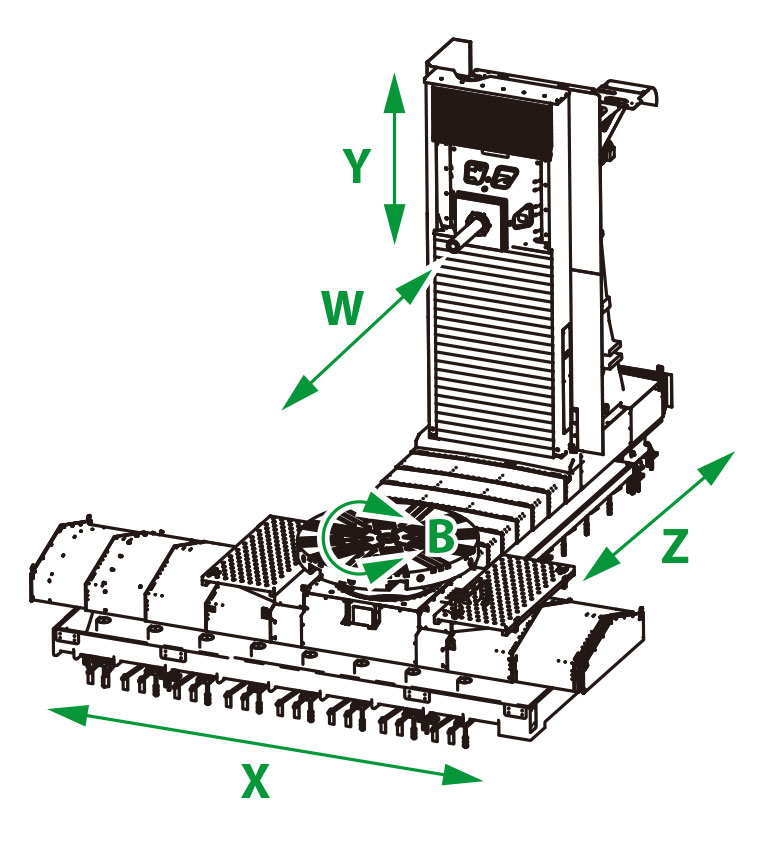

機床尺寸：
WHT 110 : X ? 3 000 mm, Y ? 2 000 mm a Z ? 2 500 mm
WHT 130 : X ? 5 000 mm, Y ? 3 000 mm a Z ? 3 000 mm |
|
|
|
|
2 |
兩種中置式主軸箱
WHT 110 : 4 000 rpm, 31 kW, 1205 Nm
6000 rpm, 31 kW, 1375 Nm
WHT 130 : 4 000 rpm, 41 kW, 3200 Nm
5000 rpm, 41 kW, 1718 Nm |
|
|
|
|
3 |
溫度監控和補償 |
|
|
|
|
4 |
更多裝夾工作臺的選擇
回轉工作臺的承重
WHT 110 : up to 6 000 kg
WHT 130 : up to 20 000 kg
車削工作臺
WHT 110 : ∅ 1 600 mm, 400 rpm
WHT 130 : ∅ 2 000 mm, 250 rpm
可以四個可交換的托盤 |
|
|
|
|
5 |
XYZ軸的線性滾柱導軌設計保證了高精度、高直線度和高靈敏度。 |
|
|
|
|
6 |
主要部件（工作臺，托盤，縱向和橫向床身）到時采用高質量的灰鑄鐵在捷克鑄造而成。 |
|
|
|
|
7 |
XYZ軸的高進給率
WHT 110 : 25 000 mm/min 和 40 000 mm/min
WHT 130 : 25 000 mm/min 和36 000 mm/min |
|
|
|
|
8 |
自動特殊附件的交換系統帶兩個儲存位置和一個主軸端蓋位置 |
技術參數選項版本
臥式鏜銑床或加工中心有兩個規格-S（小型）和L（大型）。每一個規格都有自己的參數和配置。需要從選項范圍內選擇配置功能（如銑頭平旋盤等）。
技術參數 -基本版本
* 只是適用于WHT110臥式鏜銑床
 |
|

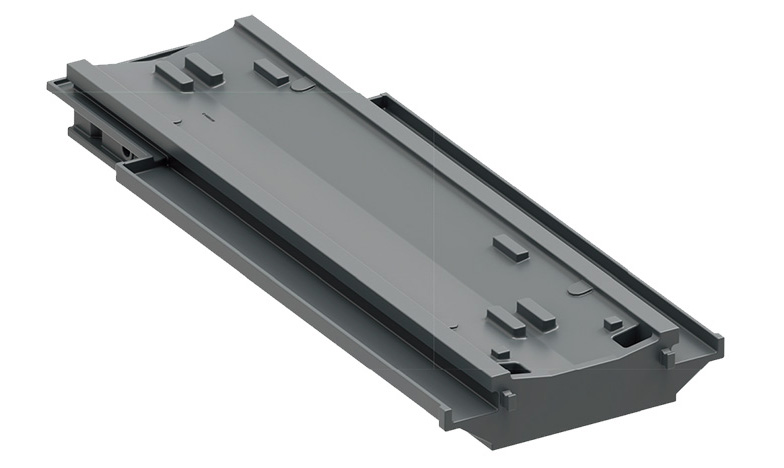

機床結構
基本的機床部件（工作臺，托盤，縱向和橫向床身）采用灰鑄鐵鑄造，機床立柱采用優化尺寸的雙層墻結構鑄造。
X和Z軸床身連接在一起來保證機床的高剛性。 |
|
 |
|

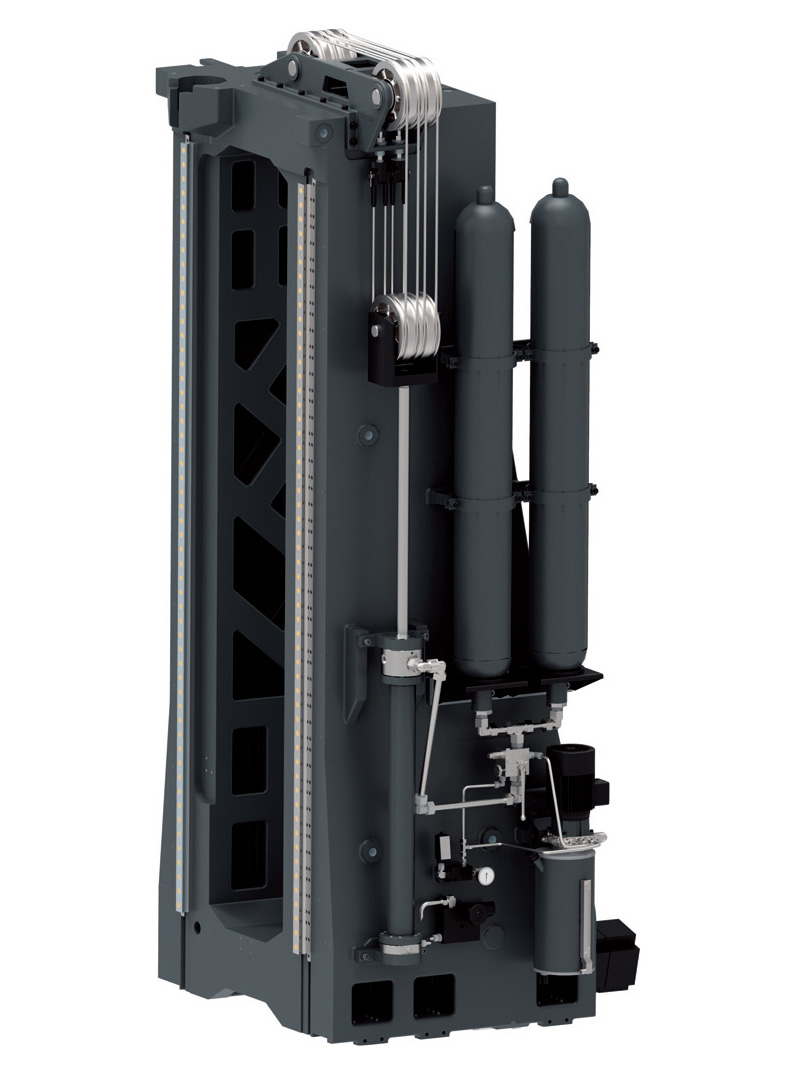

主軸箱重量平衡
主軸箱重量采用獨立液壓單元控制的液壓伸縮缸來平衡。 |
|
 |

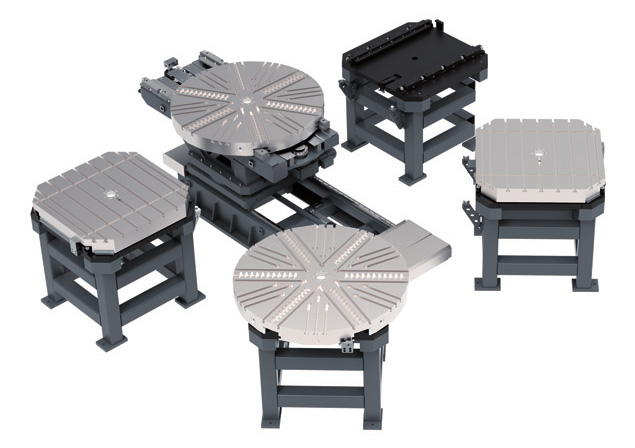

自動托盤交換系統
|
|
|
|
 |
|

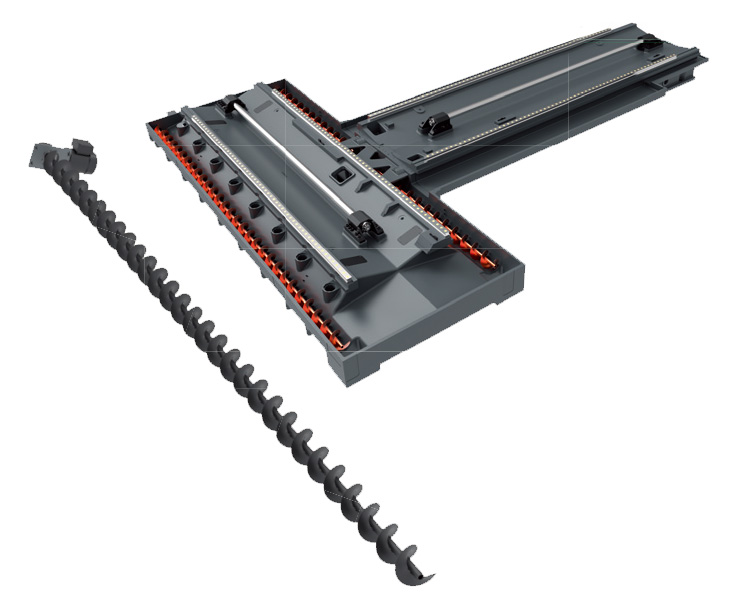

X,Y,Z 軸的導軌
線性軸的驅動采用獨立的皮帶齒輪和大節距的滾珠絲杠來傳動。X和Z軸的驅動采用螺母轉動的滾珠絲杠，Y和W軸驅動通過滾珠絲杠來傳動。
移動部件的導軌
Z,Y,Z軸的導軌采用帶預壓的線性滾柱導軌。可移動鏜軸在空心銑軸中滑動。工作臺采用高剛性重載十字交叉軸承來支撐。 |
|
 |
機床控制

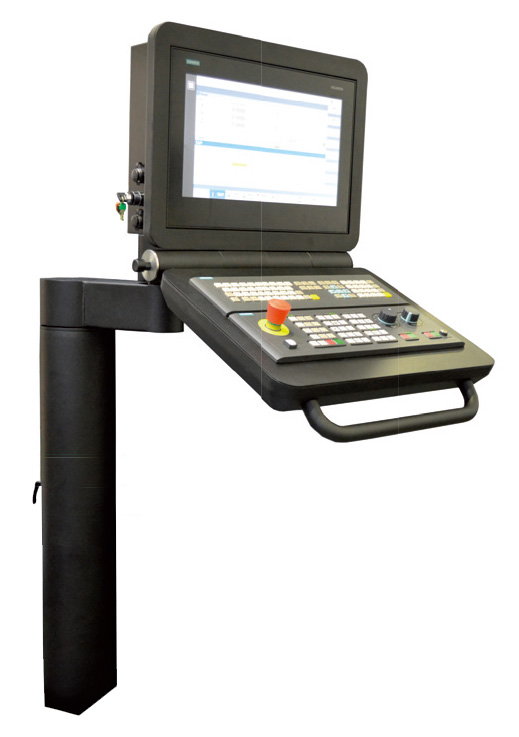

配置操作面板：可以適當調整操作位置和角度 |
|
 |
排屑機
對每個版本來說都是標配選項 |
|
中置式主軸箱
這是一個針對機床的熱平衡和負載平衡的設計方案。鏜軸通過連接主電機的兩檔變速齒輪箱來驅動，兩檔變速采用電子撥叉來換擋。
工作鏜軸在空心銑軸中滑動。
技術參數-基本機床參數
臥式鏜銑床或加工中心有兩個規格-S（小型）和L（大型）。每一個規格都有自己的參數和配置。需要從選項范圍內選擇配置功能（如銑頭平旋盤等）
技術參數選項版本
* 只是適用于WHT130臥式鏜銑床
TOScontrol 道斯控制
道斯控制管理軟件包括屏幕和技術應用模塊，類似于一個操作系統的移動設備。
 |
狀態屏
顯示基本的機床參數（坐標，程序，報警，操作記錄等）。 |
-------------------------------------------------------------------------------------------------------------------
 |
CNC - 控制系統
標準的西門子控制屏帶附加菜單和可回到基本目錄的按鍵。 |
-------------------------------------------------------------------------------------------------------------------
 |
文件
可以閱讀可管理電子文檔（包括操作說明，車間管理手冊等）包括建立用戶自己的記錄文件。 |
-------------------------------------------------------------------------------------------------------------------
 |
相機 |
其它尚在準備中的應用
機床護罩
 |

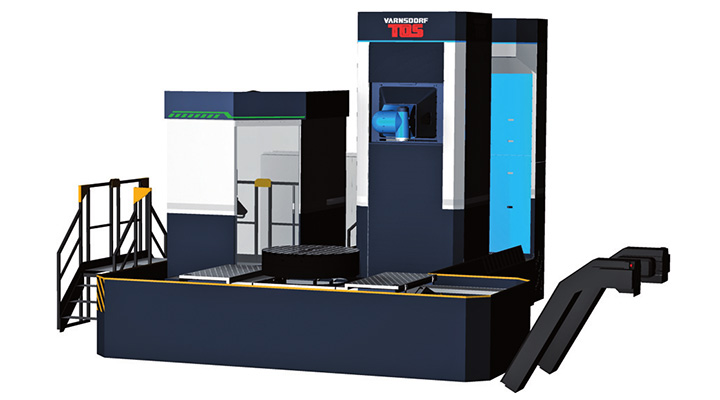

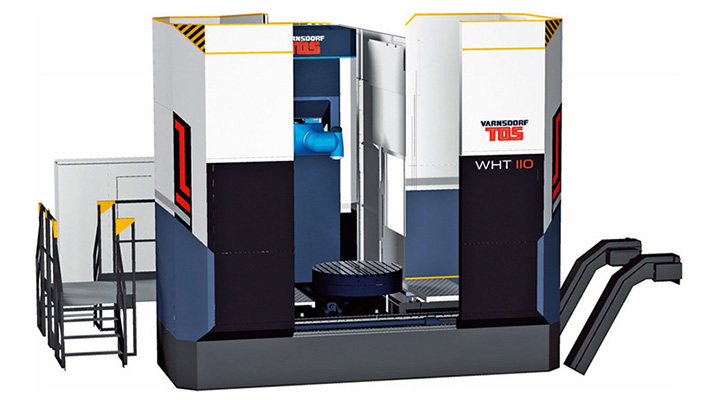

臥式鏜銑床
基本護罩設計版本：包括床身，立柱和操作區域的護罩 |
|
|
|
|
|
|
 |
加工區域的防護護罩
|
|
 |
選項設計
機床配置刀庫系統的護罩 |
|
|
|
|
|
|
 |

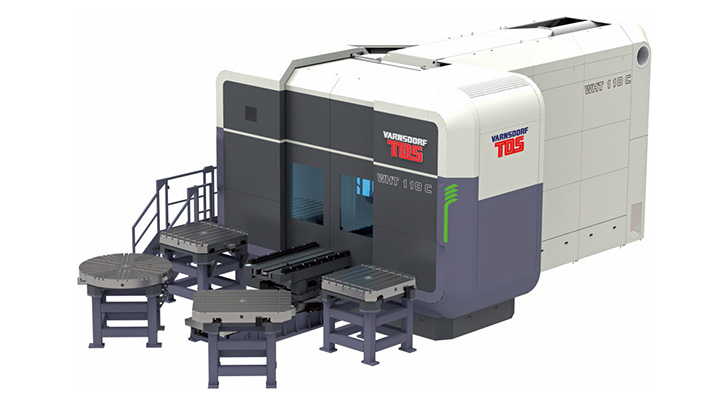

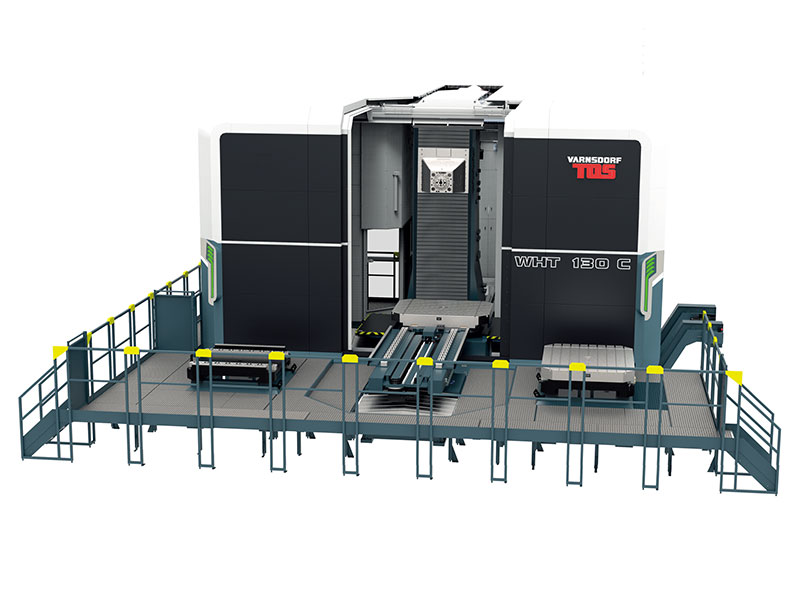

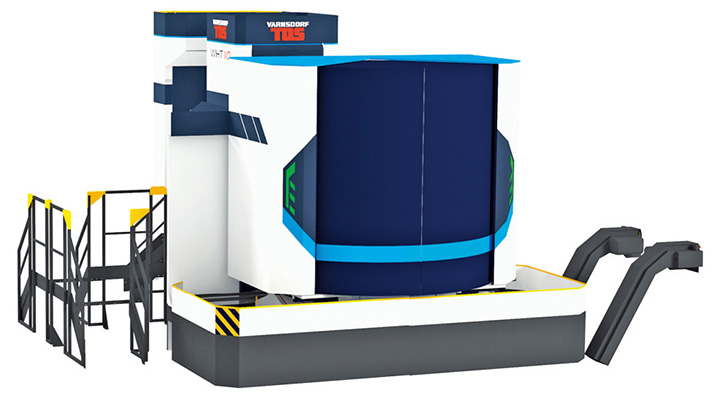

C型護罩
|
|
臥式加工中心
 |
全封閉防護罩，可選擇切屑清潔選項或者廢氣回收裝置。
|
